XT-ShenZhen introducerar relevanta parametrar för ENC28J60-I/ML för dig. hoppas det är till hjälp för dig! ENC28J60-I/ML-enheten är en mikrochip fristående Ethernet-kontroller med ett SPI-gränssnitt som har en industristandard Serial Peripheral Interface (SPI). Microchip designade den specifikt för Ethernet-nätverksgränssnittet för alla SPI-utrustade kontroller. Vi är engagerade i att lösa kundernas behov och hjälpa kunderna att övervinna problemet med utbudet! Vi kommer att svara på frågorna från varje kund inom 24 timmar!
XT-ShenZhen introducerar relevanta parametrar förENC28J60-I/MLtill dig. hoppas det är till hjälp för dig! DeENC28J60-I/MLenheten är en Microchip fristående Ethernet-kontroller med ett SPI-gränssnitt med en industristandard Serial Peripheral Interface (SPI). Microchip designade den specifikt för Ethernet-nätverksgränssnittet för alla SPI-utrustade kontroller. Vi är engagerade i att lösa kundernas behov och hjälpa kunderna att övervinna problemet med utbudet! Vi kommer att svara på frågorna från varje kund inom 24 timmar!
DeENC28J60-I/MLenheten är kompatibel med alla IEEE 802.3-specifikationer.
DeENC28J60-I/MLenheten begränsar inkommande paket genom att kombinera flera paketfiltreringsscheman. Den tillhandahåller också en intern DMA-modul för snabb datagenomströmning och hårdvaruassisterad kontrollsummaberäkning för olika nätverksprotokoll.
DeENC28J60-I/MLenheten kommunicerar med värdstyrenheten via avbrottsstift och SPI med klockfrekvenser upp till 20 MHz. AnvändaENC28J60-I/MLenheten kräver bara två pulstransformatorer och några passiva komponenter för att ansluta en mikrokontroller till Ethernet.
DeENC28J60-I/MLenheten består av sju huvudsakliga funktionsblock:
1. Ett SPI-gränssnitt som används som en kommunikationskanal mellan värdstyrenheten och ENC28J 60.
2. Kontrollregister för styrning och övervakning ENC28J60.
3. Dual port RAM-buffert för att ta emot och skicka paket.
4. Arbiter som kontrollerar åtkomst till RAM-buffertar vid begäran från DMA, sändnings- och mottagningsblock.
5. Förklara bussgränssnittet för data och kommandon som tas emot via SPI-gränssnittet.
6. En MAC-modul (Media Access Control) som implementerar IEEE 802.3-kompatibel MAC-logik.
7. PHY (fysiskt lager) modul, som kodar och avkodar analog data på det tvinnade pargränssnittet.
Ethernet-kontrollfunktioner
â¢IEEE 802.3â¢Kompatibel Ethernet-kontroller
â¢Fullt kompatibel med 10/100/1000Base-T-nätverk
â¢Integrerad MAC och 10Base-T PHY
⢠Stöder 1 10Base-T-port med automatisk polaritetsdetektering och korrigering
â¢Stöder full-duplex och halv-duplex-lägen
â¢Programmerbar automatisk återsändning vid en kollision
â¢Programmerbar stoppning och CRC-generering
â¢Programmerbar automatisk avvisning av felaktiga paket
â¢SPI-gränssnitt med klockhastigheter upp till 20 MHz
Funktioner för fysiskt lager (PHY).
â¢Loopback-läge
â¢Två programmerbara LED-utgångar för länk, TX, RX, kollision och hel/halv duplexstatus
Arbete
â¢Sex avbrottskällor och en avbrottsutgångsstift
⢠25 MHz klockingångskrav
â¢Klockutgångsstift med programmerbar förskalare
⢠5V tolerant ingång
|
Produktparametrar
|
frekvens |
25,0 MHz |
|
Matningsström |
160 mA |
|
|
datahastighet |
10,0 Mbps |
|
|
FLASH-minneskapacitet |
8000 B |
|
|
Strömförsörjningsspänning (max) |
3,6 V |
|
|
Strömförsörjningsspänning (min) |
3,1 V |
|
|
Drifttemperatur (max) |
85â |
|
|
Arbetstemperatur (min) |
-40â |
|
|
Antal stift |
28 |
|
|
paket |

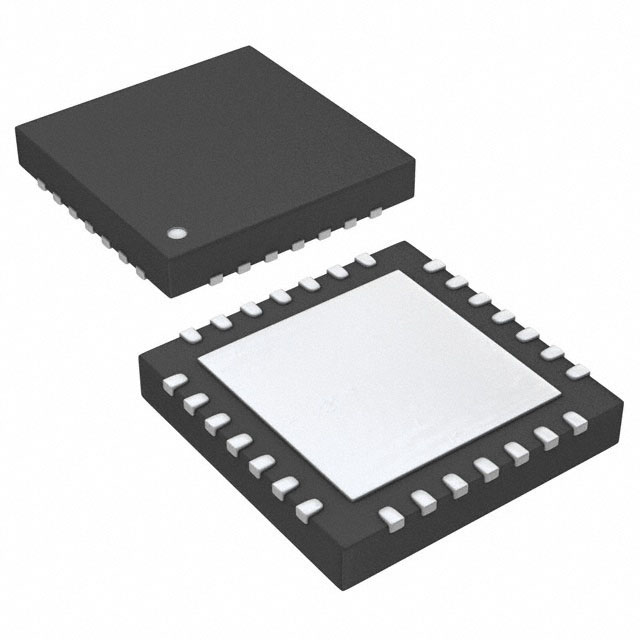

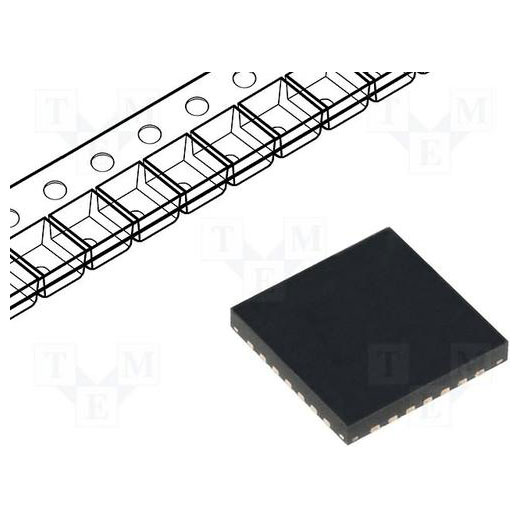

QFN-28 |
